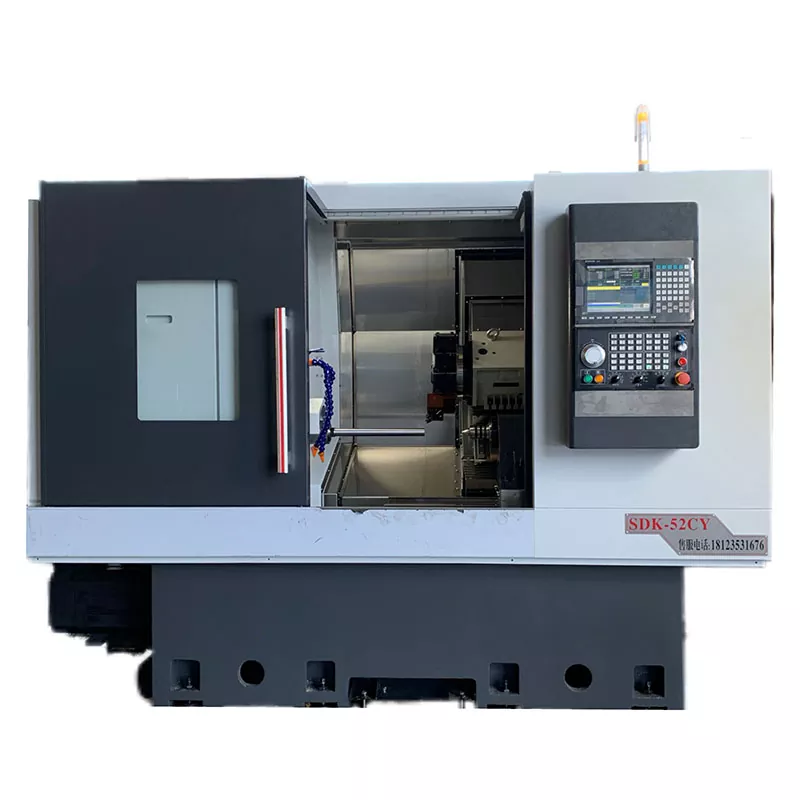

Herramientas de CNC de compuesto de molino de giro del eje Y interpolado

Las máquinas herramientas CNC del compuesto de giro del eje Y interpolado, como un modelo avanzado dentro de la serie de máquinas complejas del molino de torno, aprovecha su método de procesamiento único, que combina el movimiento flexible de frente y afecta del eje X con el desplazamiento vertical preciso del eje Y, para lograr una integración eficiente del mecanizado multi-procesamiento. Este diseño innovador no solo mejora significativamente la eficiencia de la producción, sino que también se alinea sin problemas con las demandas urgentes de la fabricación moderna para una producción eficiente y de alta calidad.

Enviar Consulta

Descripción del Producto

Nuestras máquinas herramientas CNC de compuesto de molino de giro del eje Y interpolado están equipadas con guías lineales de alta precisión importadas, tornillos de rodillos y rodamientos de precisión.

Explota completamente las mayores ventajas de cuatro - un enlace de eje pesado y alta rigidez.

Esta es una máquina de mecanizado compuesto para el molino con una torreta de alimentación del eje Y interpolada y un centro de ataldas, un nuevo modelo que reemplaza la máquina recta del eje Y.

El centro de atalde hidráulico programable permite que la operación de una clave se extienda o se retraiga, facilitando la fácil sujeción de la pieza de trabajo. Tiene control de dos velocidades (rápido y lento).

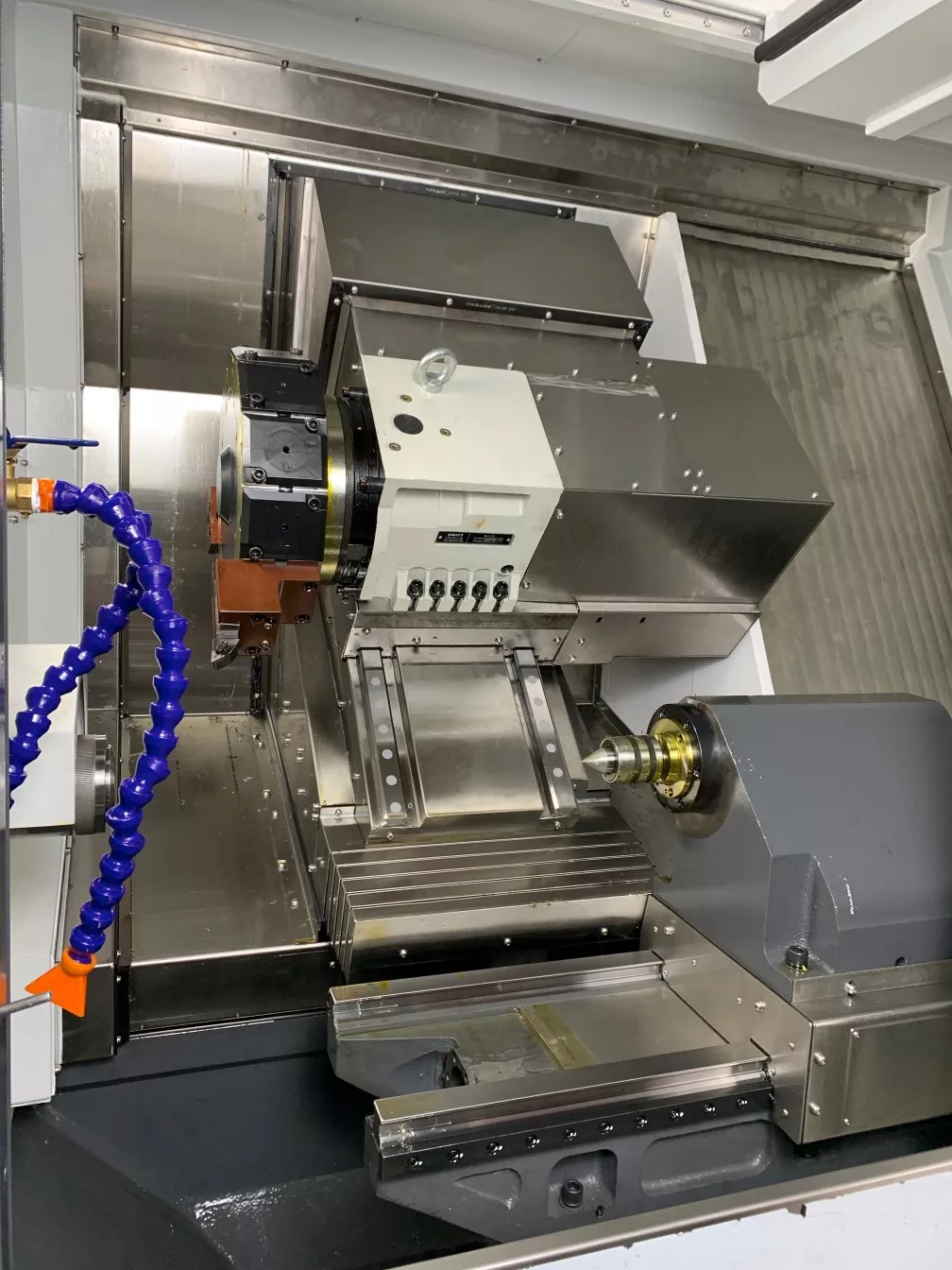

La torreta de potencia se usa para mecanizar piezas de alta rigidez, y el cabezal de potencia del eje Y interpolado se puede usar en combinación con la función de compuesto de molino para mecanizar piezas complejas.

El lecho de la máquina herramienta adopta un diseño de riel de alto bajo con una relación ángulo de 15:30 grados, lo que puede garantizar efectivamente que la máquina herramienta no se deforme durante la operación a largo plazo, y presenta una buena rigidez y estabilidad fuerte.

Parámetro del producto （Especificación）

Capacidad de procesamiento	52cy
Girar el cuerpo de la cama	Φ600
El procesamiento de diámetro más grande	Φ350
Huso
Nariz de huso	A2-6
Apertura de barra	Φ52
Velocidad del huso	0-4500
Precisión mecánica
Repita la precisión del posicionamiento	± 0.005
Disparo de husillo	≤0.005/100 mm
Cón de husillo	≤0.005/100 mm
X, z Crosshair	≤0.005/100 mm
Velocidad rápida del eje x/z	24m/min
Viajamiento de asiento de cola
Especificación de la manga del contrapalaje	MO 4#
Viajamiento de asiento de cola	500 mm
Método de movimiento del asiento de cola	control deslizante
Distancia superior de Chuck	630 mm
Rango de presión del asiento de la cola	5-20 kilogramos
Itinerario superior	120 mm
Estructura de asiento de cola	Tipo de manga de precisión
Accidente cerebrovascular axial
Radio de viaje del eje X	260 mm
Golpe de eje z	620 mm
Golpe de eje Y	﹢ 60 mm ﹣68 mm
Potencia del motor
Eje (servo) y motor	11kw
X eje (servo) y motor	3.1kw
Eje z (servo) y motor	3.1kw
E eje y (servo) y motor	2.4kw
Motor de cabeza	5.5kw
enjuagar
enjuagar	BMT55
Otro
Peso	5000 kg
Dimensiones mecánicas	290019502100

Festura y aplicación de productos

Las máquinas herramientas de CNC compuesto interpolada del molino del eje Y se utilizan ampliamente en diversas industrias manufactureras, especialmente en el procesamiento de piezas de alta precisión y complejas, como inserciones de acoplamiento, piezas automotrices, equipos médicos, etc., que tienen ventajas significativas. Además, también se puede usar para procesar piezas con formas geométricas complejas, varios tamaños y requisitos de alta precisión, como superficies cilíndricas, superficies cónicas, superficies escalonadas, superficies esféricas y otros tipos de superficies rotativas.

Detalles de producción

Está conducido y controlado por una varilla de tornillo y un servomotor. Se pueden establecer las instrucciones del programa para el movimiento y el empuje, y la operación es simple.

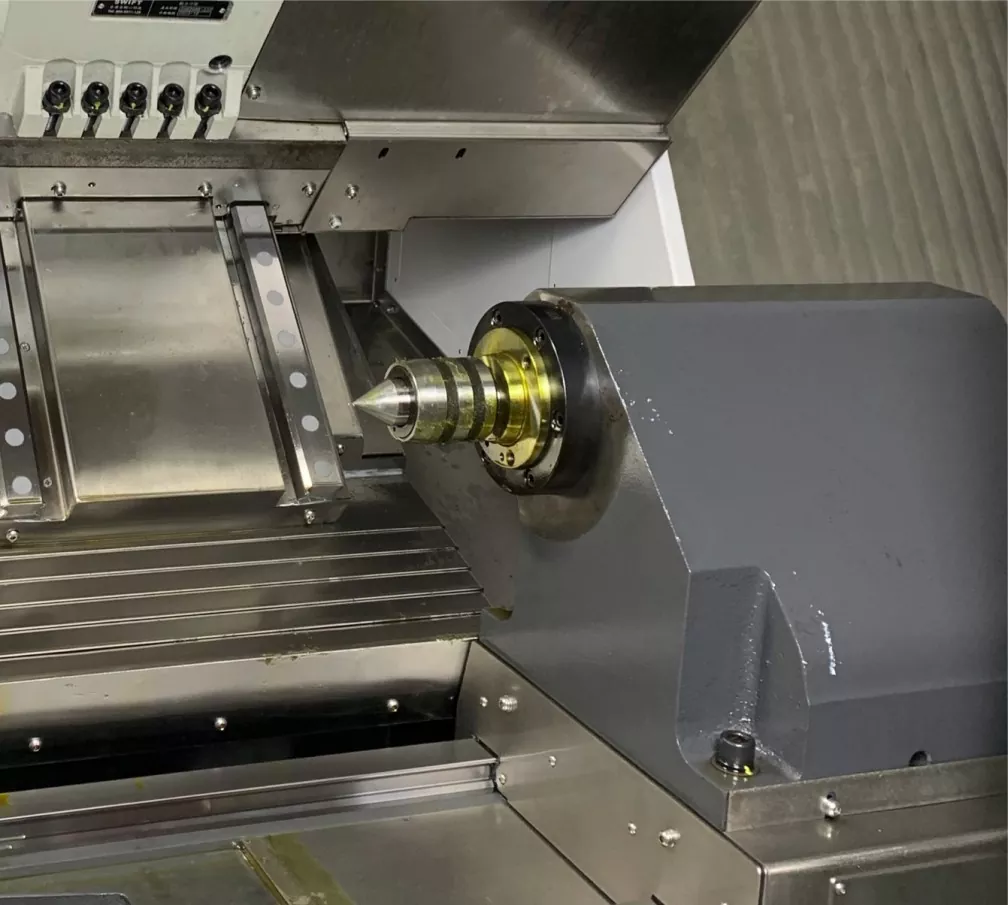

Adopta el diseño de un contrapesado hidráulico programable, lo que facilita la garantía de la redondez y la concentricidad al procesar piezas de eje ultra larga y delgada.

El contrapalina hidráulica programable puede controlar el movimiento hacia adelante, hacia atrás y la detención del contraproducción a través de códigos M y códigos K. Además, permite un ajuste arbitrario de la presión. Es simple, conveniente, seguro y confiable.
