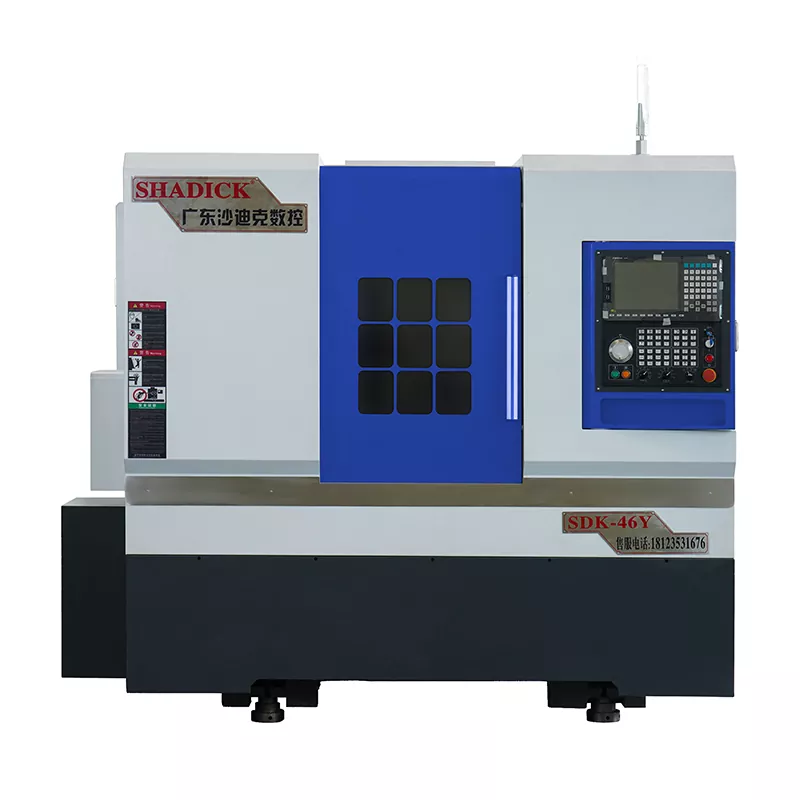

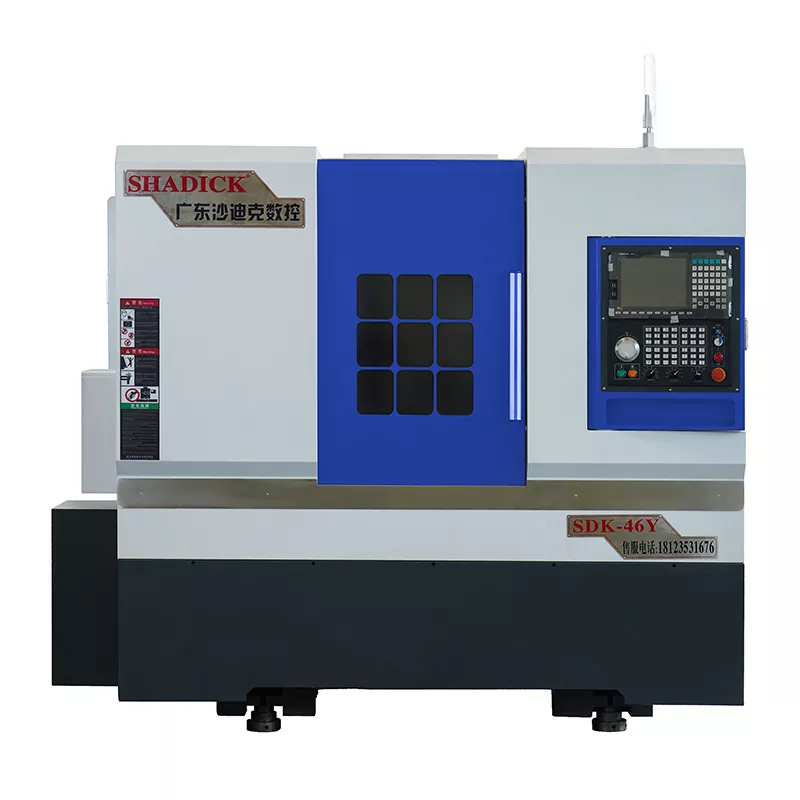

46 Máquinas CNC compuestas de CNC de cambio y fresado

Shadick no solo proporciona máquinas CNC compuestas de alta giro de 46 giros y fresado, sino que también se destaca en servicios personalizados. Nuestro equipo técnico diseñará cuidadosamente el flujo de procesos, configurará herramientas y planeará soluciones de automatización basadas en las necesidades específicas de cada cliente, proporcionando realmente una solución "única" para todos los clientes. Elegir Shadick significa elegir un socio de fabricación que pueda lograr operaciones eficientes y libres de preocupaciones.

Enviar Consulta

Descripción del Producto

Nuestras máquinas CNC de compuesto 46 de cambio y fresado utilizan un verdadero control de torreta de potencia del eje Y para realizar un mecanizado complejo de piezas.

Cada eje está equipado con guías lineales de alta precisión importadas, tornillos de rodillos y rodamientos de precisión.

Puede realizar mecanizado de precisión a gran escala de piezas de acero y acero inoxidable, así como perforación y golpe de extremos del eje.

El eje Y de la torreta de potencia acoplada directa adopta un control de riel de riel de 4 hilos/doble ferrocarril, lo que mejora en gran medida la precisión y la alta rigidez.

Parámetro del producto （Especificación）

Capacidad de procesamiento	46 años
Girar el cuerpo de la cama	Φ450
El procesamiento de diámetro más grande	Φ350
Huso
Nariz de huso	A2-5
Apertura de barra	Φ46
Velocidad del huso	0-6000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.003
Disparo de husillo	≤0.005/100 mm
Cón de husillo	≤0.005/100 mm
X, z Crosshair	≤0.005/100 mm
Velocidad rápida del eje x/z	24m/min
Accidente cerebrovascular axial
Radio del eje X	250 mm
Golpe de eje z	400 mm
Golpe de eje Y	± 35 mm
Potencia del motor
Eje (servo) y motor	7.5kw
X eje (servo) y motor	3.1kw
Eje z (servo) y motor	3.1kw
E eje y (servo) y motor	2.4kw
Motor de cabeza	5.5kw

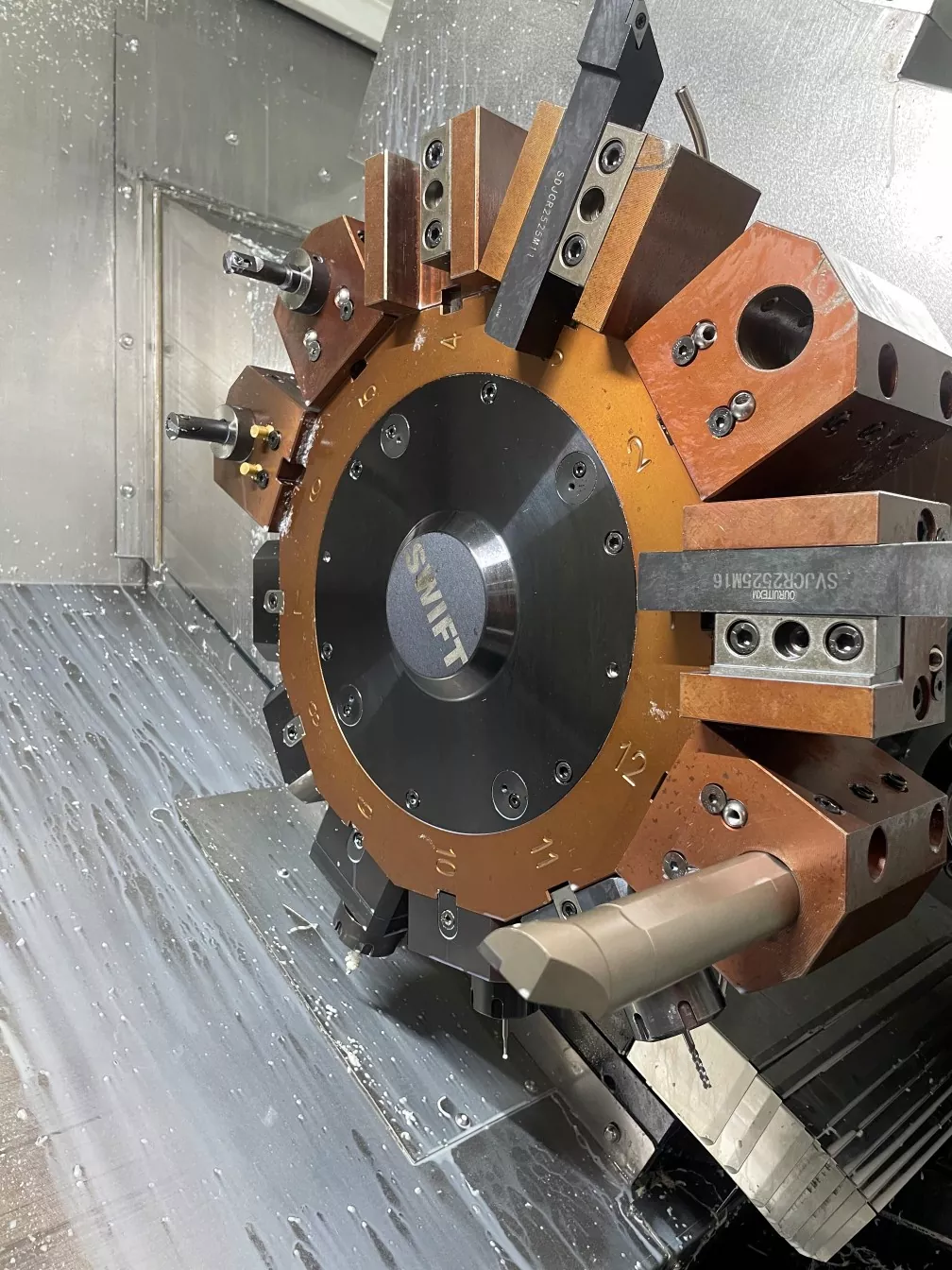

12 - Torreta de potencia de la estación (BMT40)	Rey CNC de Taiwán, China
Cabeza de potencia 0 - Grado	2
Encabezado de 90 - grado	2
Otro
Peso	3600 kg
Dimensiones mecánicas	273017101920

Festura y aplicación de productos

Las máquinas herramientas CNC compuestas de giro y fresado de Shadick 46 combinan las funciones de un torno y un centro de mecanizado. Está específicamente diseñado para manejar productos con altos requisitos de precisión, concentricidad y coaxialidad. Por lo general, se utiliza para procesar piezas de repuesto en campos como las industrias automotrices, aeroespaciales y de fabricación de moho. Con una sola sujeción, puede completar el procesamiento de piezas complejas, acortando el tiempo de producción y reduciendo los costos.

Detalles de producción

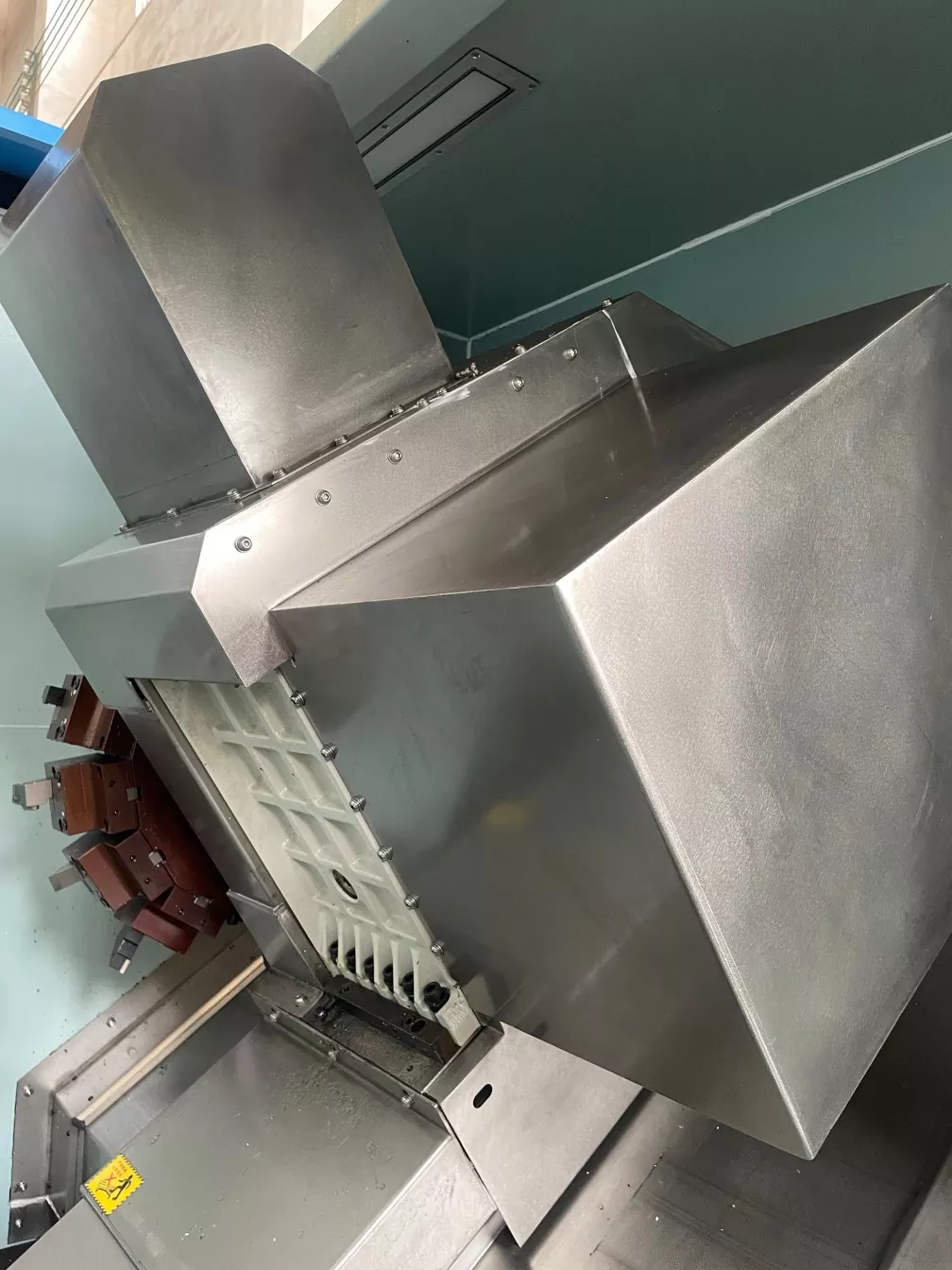

46 Pantalla de estructura interna de máquinas de máquinas CNC de compuesto CNC de giro y fresado

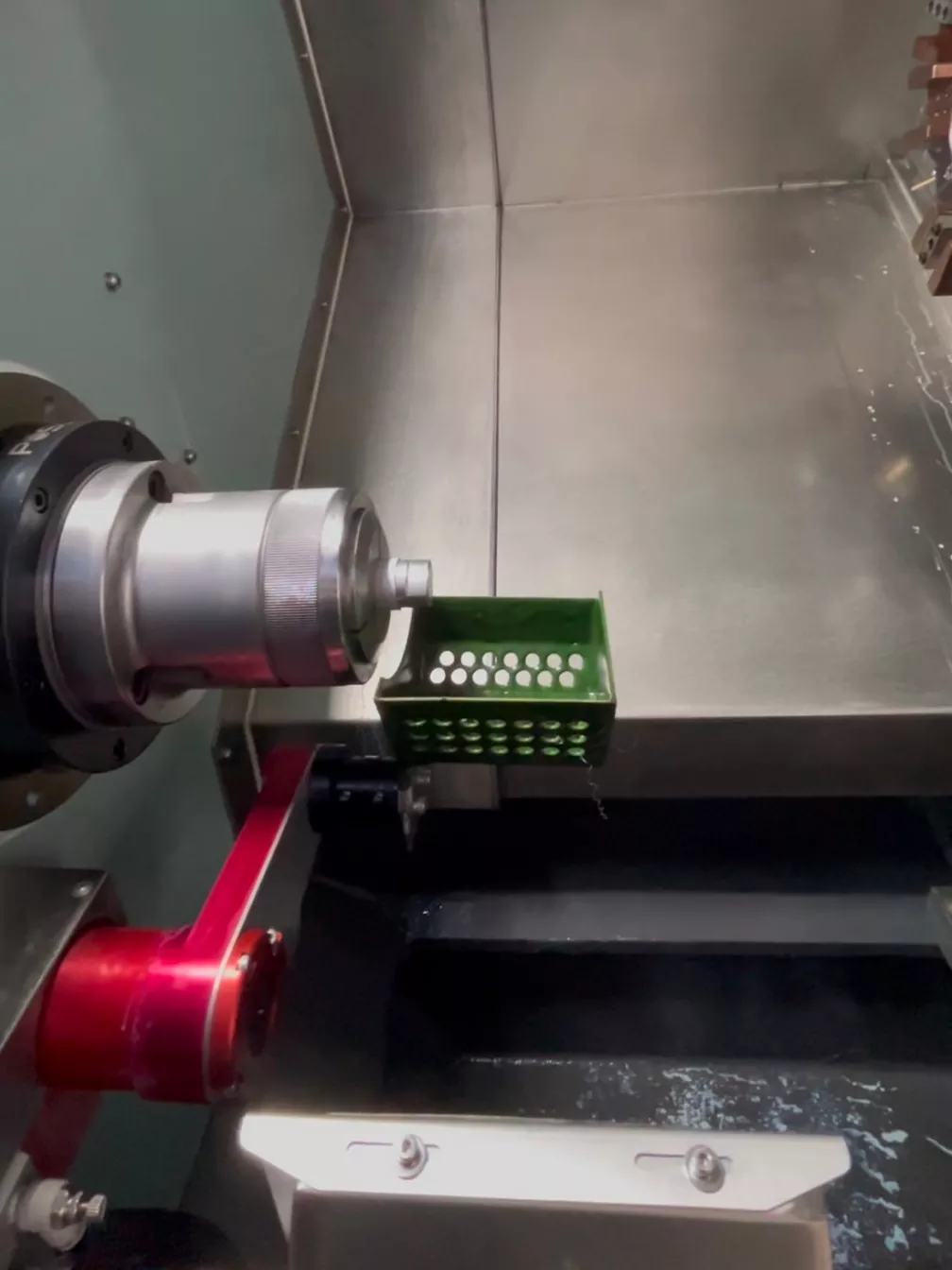

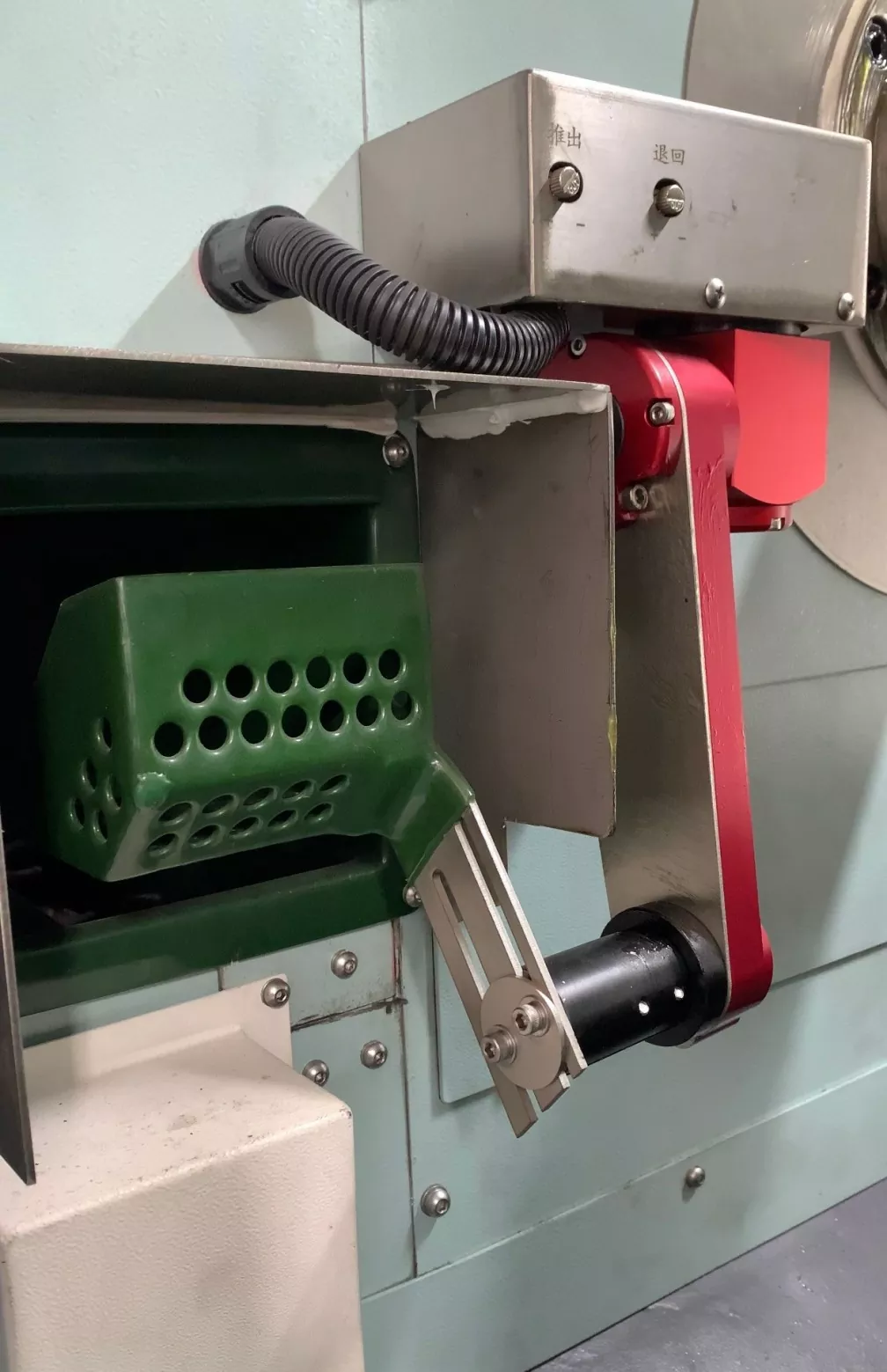

Nuestro equipo permite la instalación opcional de un coleccionista de pieza de trabajo y un alimentador automático de acuerdo con las necesidades de los clientes, lo que puede ahorrar tiempo y mano de obra, y reducir los costos.
