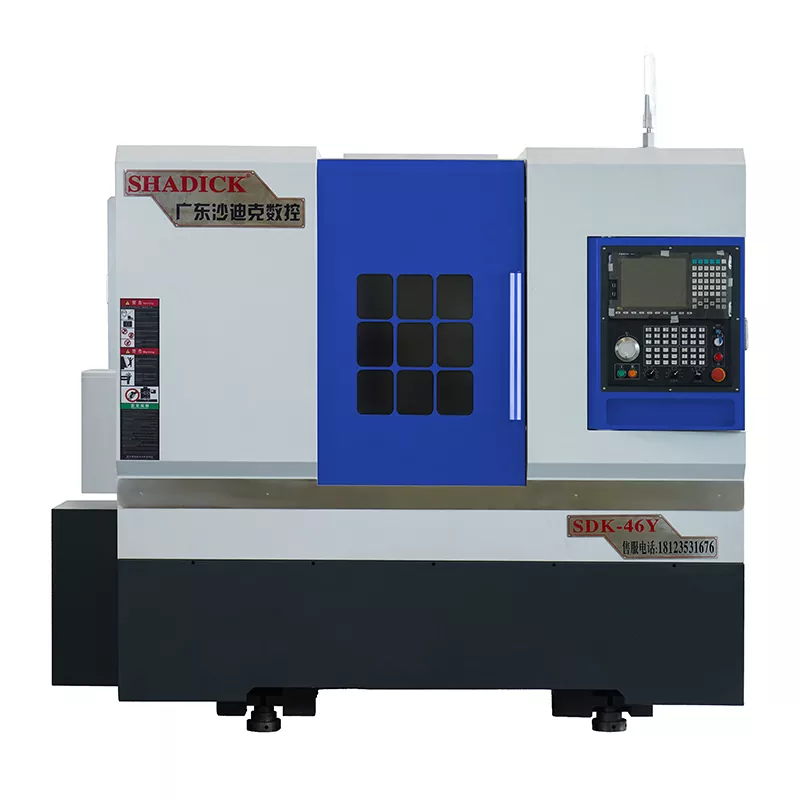

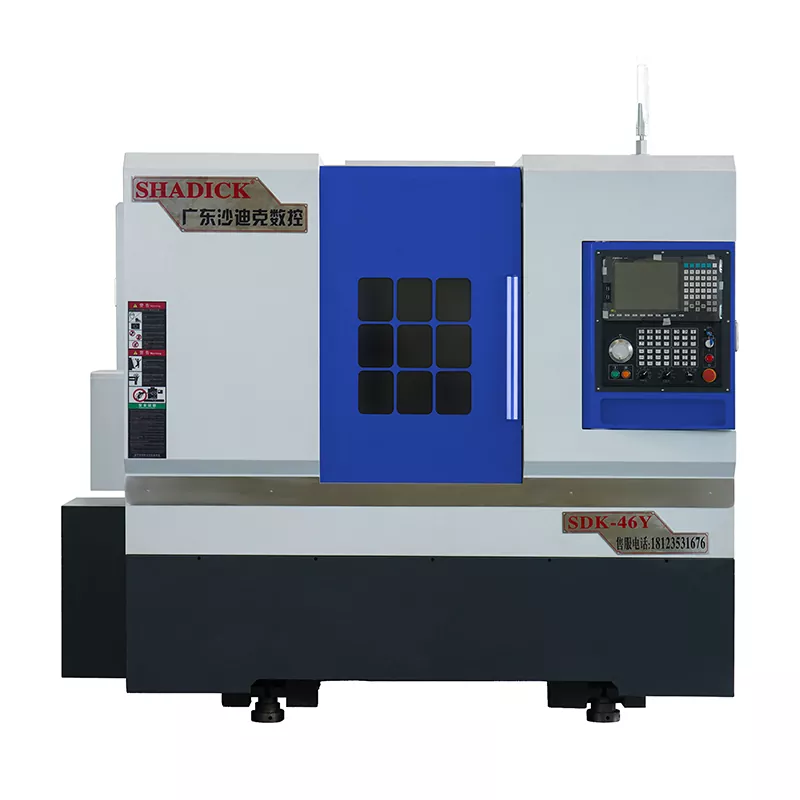

Máquina CNC compuesta de molino de giro de 46 colas

La máquina CNC compuesta de molino de giro de 46 colas es una pieza de equipo comúnmente utilizada en la industria manufacturera, que combina las funciones de giro, fresado, perforación, tapping y más, lo que permite la finalización de múltiples tareas con una sola configuración. Nuestro centro de molinos es particularmente adecuado para procesar piezas complejas, como componentes delgados y intrincadas superficies curvas, que a menudo son difíciles de lograr con alta eficiencia y precisión utilizando métodos de mecanizado tradicionales.

Enviar Consulta

Descripción del Producto

La máquina CNC compuesta de molino de giro de 46 colas puede lograr simultáneamente funciones de compuesto de molino de múltiples procesos, como girar, molienda, perforación, tapping, turbulaciones y ranuras.

El eje C del eje está equipado con un codificador de anillo magnético de alta resolución, lo que permite la indexación continua (con una precisión de indexación de hasta 0.01 grados). Se ensambla coaxialmente con la máquina herramienta para garantizar la precisión de posicionamiento y la alta confiabilidad del eje C.

Adopta un diseño protector totalmente cerrado, que protege efectivamente componentes importantes como tornillos, guías y rodamientos. Es estéticamente agradable, estable y duradero.

Utiliza el sistema operativo Syntec de Taiwán, que permite un posicionamiento rápido durante la operación de alta velocidad, mejorando efectivamente la eficiencia y precisión de la indexación.

Parámetro del producto （Especificación）

Capacidad de procesamiento	46 años
Girar el cuerpo de la cama	Φ450
El procesamiento de diámetro más grande	Φ350
Huso
Nariz de huso	A2-5
Apertura de barra	Φ46
Velocidad del huso	0-6000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.005
Disparo de husillo	≤0.005/100 mm
Cón de husillo	≤0.005/100 mm
X, z Crosshair	≤0.005/100 mm
Velocidad rápida del eje x/z	24m/min
Viajamiento de asiento de cola
Especificación de la manga del contrapalaje	MO 5#
Viajamiento de asiento de cola	370 mm
Método de movimiento del asiento de cola	control deslizante
Distancia superior de Chuck	450 mm
Rango de presión del asiento de la cola	5-20 kilogramos
Itinerario superior	120 mm
Estructura de asiento de cola	Tipo de manga de precisión
Accidente cerebrovascular axial
Golpe de eje X	250 mm
Golpe de eje z	510 mm
Golpe de eje Y	± 35 mm
Potencia del motor
Eje (servo) y motor	7.5kw
X eje (servo) y motor	3.1kw
Eje z (servo) y motor	3.1kw
E eje y (servo) y motor	2.4kw
Motor de cabeza	5.5kw
Torreta eléctrica de 15 estaciones (BMT40)	Rey CNC de Taiwán, China
Cabeza de potencia 0 - Grado	2
Encabezado de 90 - grado	2
Otro
Peso	3600 kg
Dimensiones mecánicas	285017802040

Festura y aplicación de productos

El complejo del molino con contrapeso es un equipo de mecanizado versátil que combina las funciones de girar y fresar, y cuenta con un dispositivo de contrapesado para soportar el procesamiento de varias piezas de trabajo. La alta precisión, alta eficiencia y capacidad para procesar las piezas de trabajo en forma de compuesto de la máquina CNC de la máquina CNC de la máquina CNC de la máquina de 46 colas para procesar piezas de trabajo en forma de complejo lo hacen ampliamente utilizado en múltiples industrias.

Detalles de producción

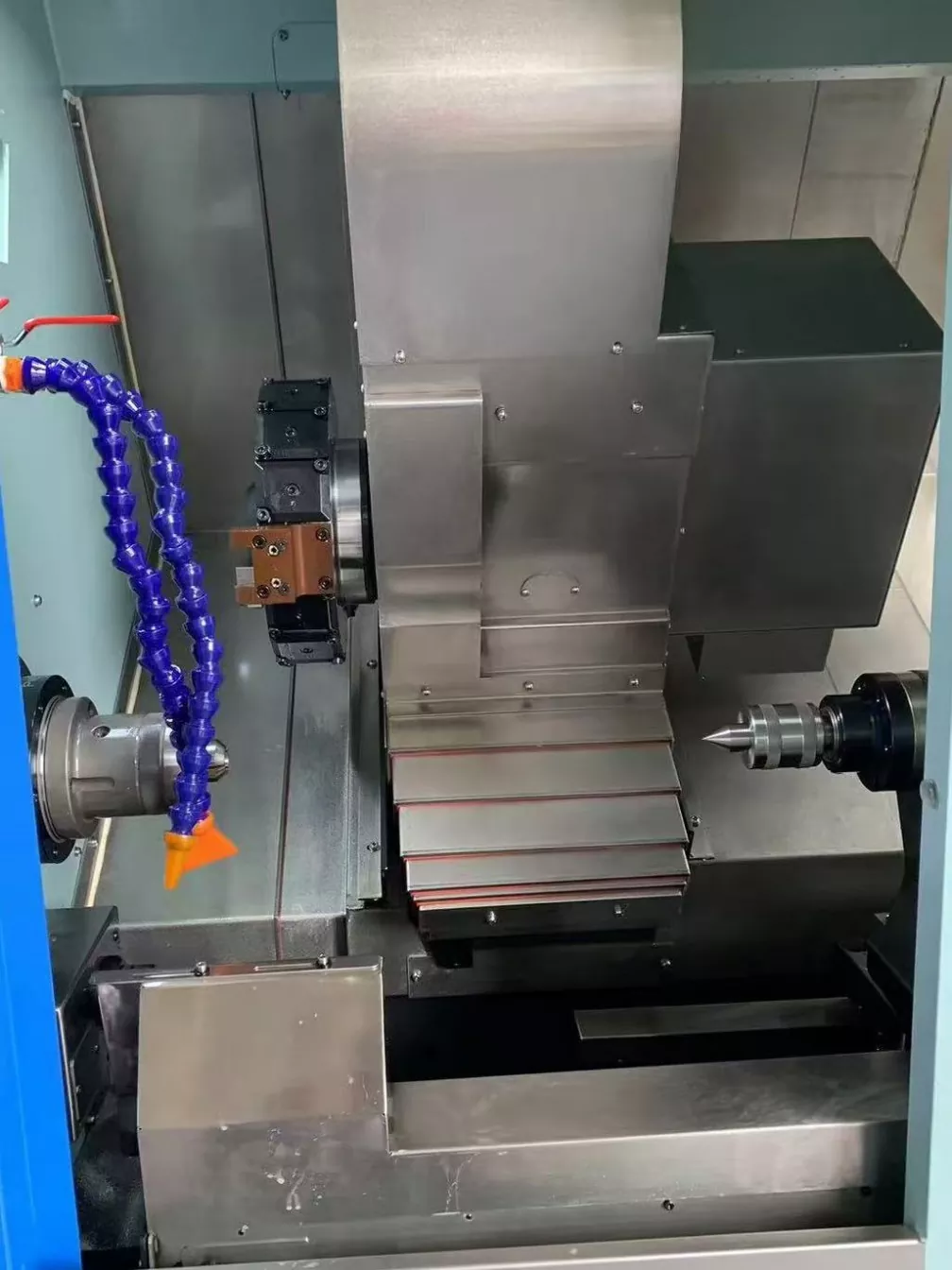

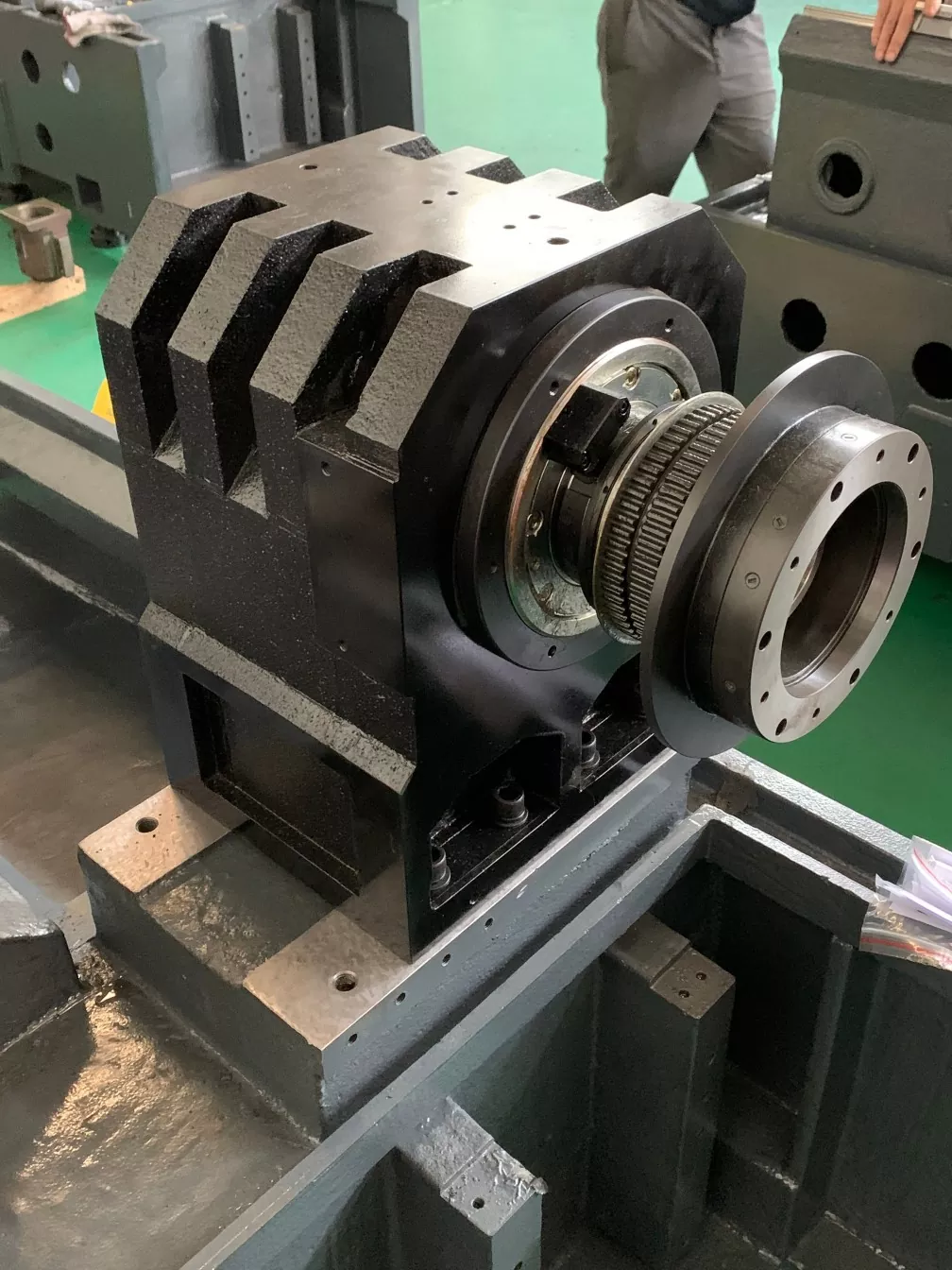

46 colas Turnock Mill Composite CNC Machine Estructura interna de la máquina herramienta.

La torreta eléctrica de 15 estaciones puede cargar más herramientas. Al mecanizar piezas complejas, no es necesario cambiar con frecuencia las herramientas, lo que reduce el tiempo de inactividad causado por el cambio de herramientas y mejora la eficiencia del mecanizado.
