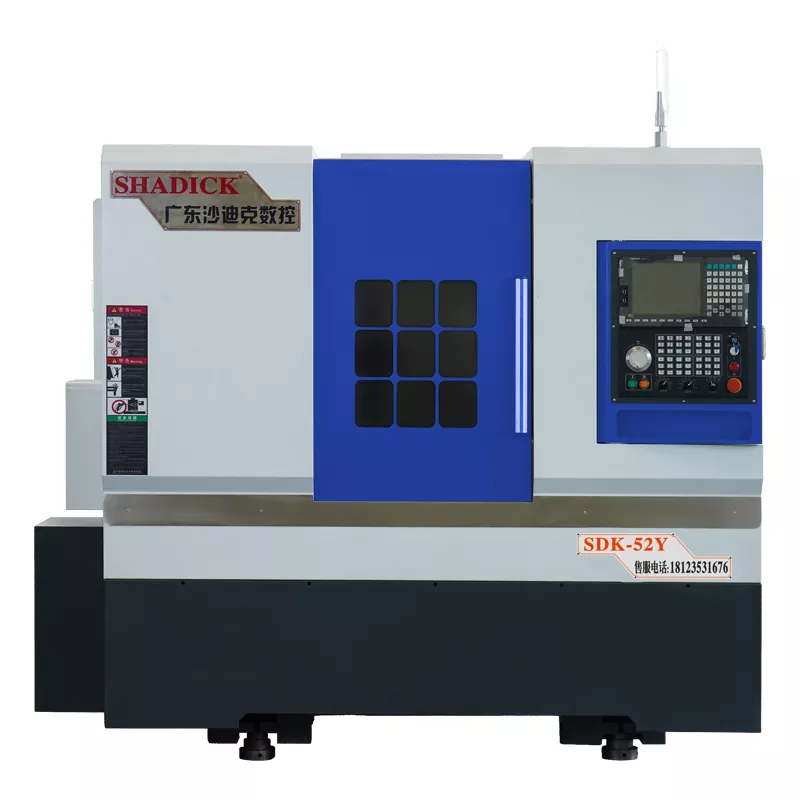

Máquina CNC compuesta de molino de giro de 52 colas

Shadick 52-Tailstock Composite CNC Composite CNC se puede configurar de manera flexible con el contrapeta hidráulica ordinaria o programable de acuerdo con las necesidades del cliente. El contraplock hidráulico ordinario es fácil de operar, pero su flexibilidad y precisión son limitadas; El soporte trasero hidráulico programable, por otro lado, se basa en el control de programación avanzado para lograr una alta precisión y mecanizado flexible, cumpliendo requisitos complejos.

Enviar Consulta

Descripción del Producto

El eje Y de la torreta de potencia de la máquina CNC compuesta de molino de giro shadick 52-tailstock está controlado por 4 guías lineales o guías endurecidas dobles, lo que mejora significativamente la precisión y la alta rigidez.

Está equipado con un contrapesado hidráulico programable. Con solo una presión de un botón, puede extender o retraer el contraproducción, lo que facilita sujetar piezas de trabajo. Tiene control de dos velocidades (rápido y lento).

Tiene la función del mecanizado de enlace de cuatro eje para girar, fresar, perforar, tocar, etc., y puede completar la perforación y el golpe en los extremos del eje de las piezas.

La torreta de potencia se puede usar para mecanizar piezas de alta rigidez. El verdadero cabezal de potencia del eje Y se puede combinar con la función de compuesto de molino de giro a las piezas complejas de la máquina.

Puede realizar un mecanizado de precisión a gran escala en las piezas de acero y acero inoxidable, así como perforación y golpe en los extremos del eje. La máquina con un contraza puede procesar piezas de eje largo.

Existe un módulo de función de herramienta eléctrica en el lado que puede realizar funciones como perforación, tapping y fresado, permitiendo perforación precisa y fresado de varias partes del eje.

El motor de la cabeza de potencia tiene una potencia de 5.5 kW y está equipado con un sistema de enfriamiento autónomo. Su velocidad de rotación máxima puede alcanzar 8,000 revoluciones por minuto. Puede realizar el mecanizado de 24 horas sin sobrecalentarse o activar una alarma.

Parámetro del producto (especificación)

Capacidad de procesamiento	52y
Girar el cuerpo de la cama	Φ500
El procesamiento de diámetro más grande	Φ350
Huso
Nariz de huso	A2-6
Apertura de barra	Φ52
Velocidad del huso	0-6000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.005
Disparo de husillo	≤0.005/100 mm
Cón de husillo	≤0.005/100 mm
X, z Crosshair	≤0.005/100 mm
Velocidad rápida del eje x/z	24m/min
Viajamiento de asiento de cola
Especificación de la manga del contrapalaje	MO 5#
Viajamiento de asiento de cola	420 mm
Método de movimiento del asiento de cola	control deslizante
Distancia superior de Chuck	450 mm
Rango de presión del asiento de la cola	5-20 kilogramos
Itinerario superior	120 mm
Estructura de asiento de cola	Tipo de manga de precisión
Accidente cerebrovascular axial
Golpe de eje X	260 mm
Golpe de eje z	520 mm
Golpe de eje Y	± 45 mm/± 50 mm
Potencia del motor
Eje (servo) y motor	11kw
X eje (servo) y motor	3.1kw
Eje z (servo) y motor	3.1kw
E eje y (servo) y motor	2.4kw
Motor de cabeza	5.5kw
12- Torreta de potencia de la estación (BMT45)	Rey CNC de Taiwán, China
Cabeza de potencia 0 - Grado	2
Encabezado de 90 - grado	2
Otro
Peso	3700 kg
Dimensiones mecánicas	285017802040

Característica y aplicación del producto

La máquina herramienta compuesta para el molino de curvas presenta inherentemente de alta eficiencia y multifuncionalidad. Es capaz de completar una variedad de tareas de mecanizado en una sola sujeción, por lo que es muy adecuada para las industrias manufactureras que requieren una producción eficiente. Es aplicable al mecanizado de eje largo en industrias como piezas automotrices, la industria de la transmisión y la generación de energía eólica.

Detalles de producción

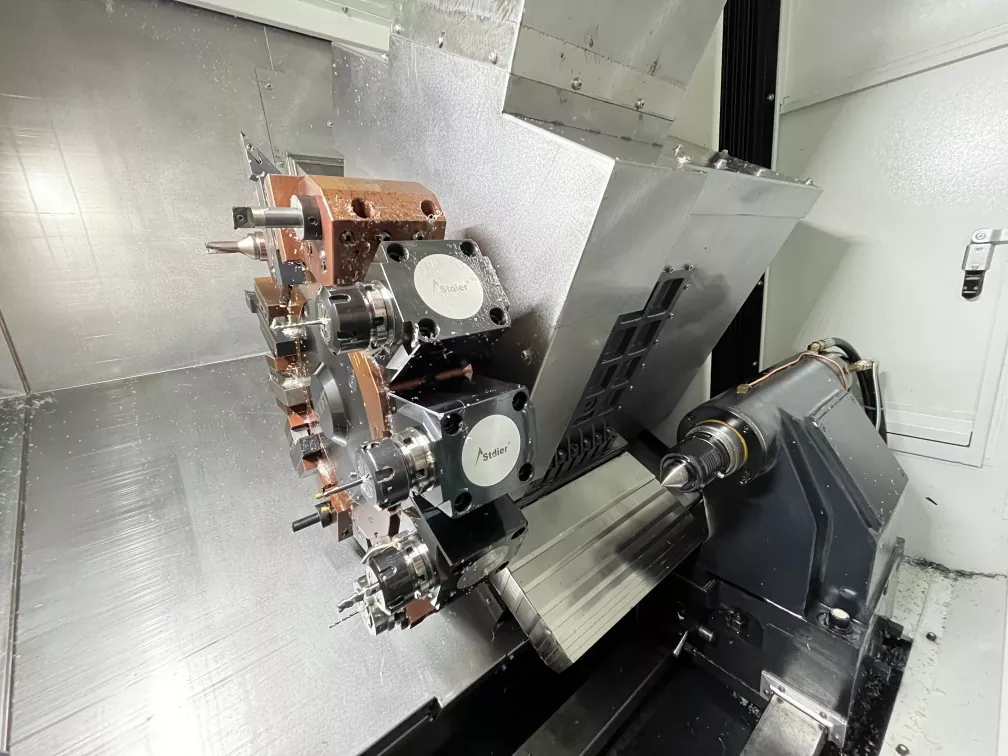

52 colas de la máquina CNC de la máquina CNC de la máquina CNC de la máquina herramienta BMT55 mejora la confiabilidad de la indexación y garantiza la alta rigidez durante la fresado.
