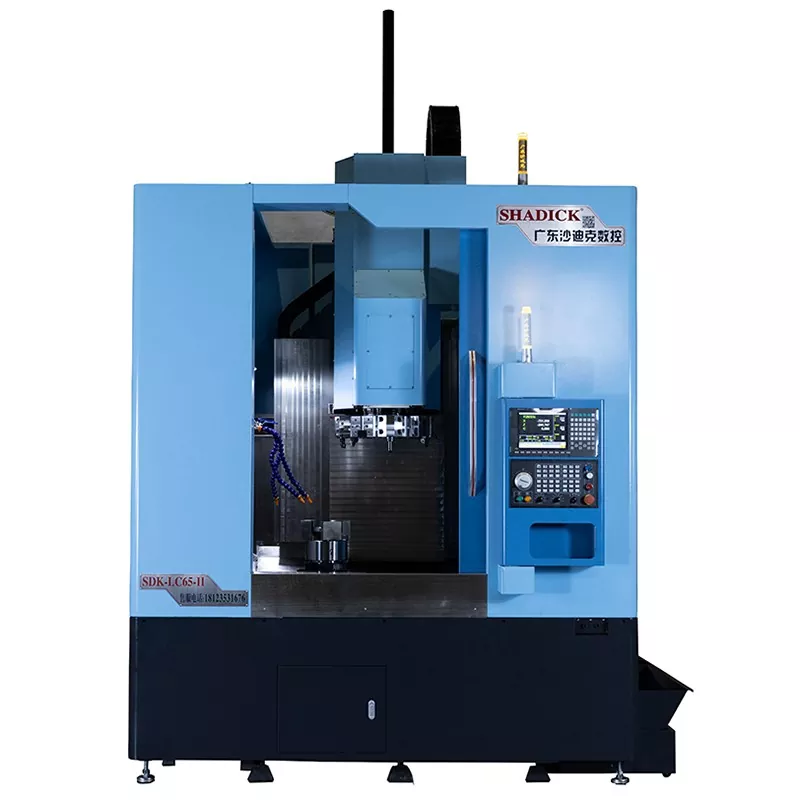

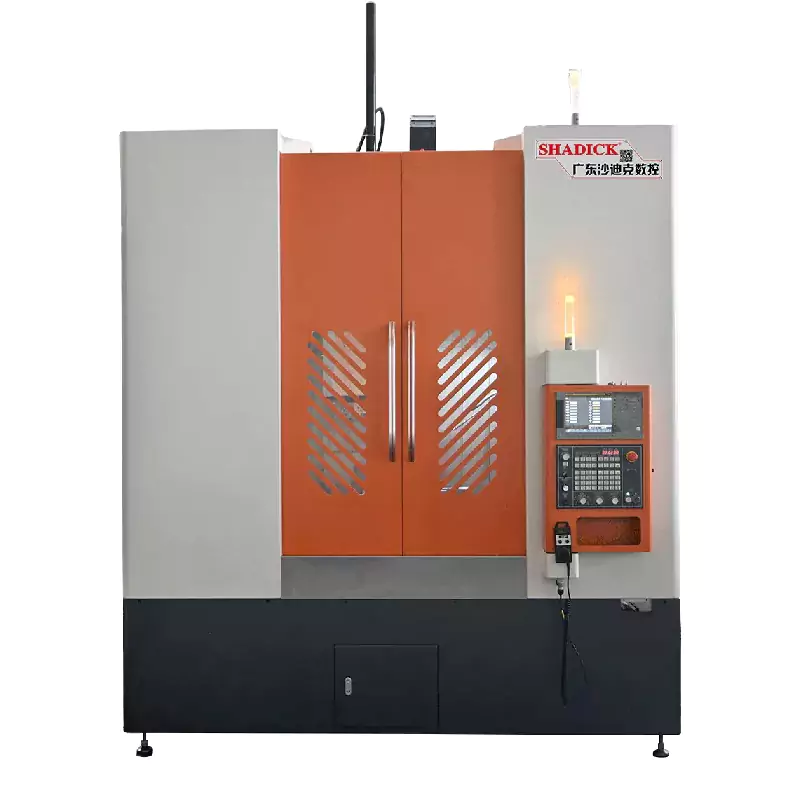

80 herramientas verticales de CNC

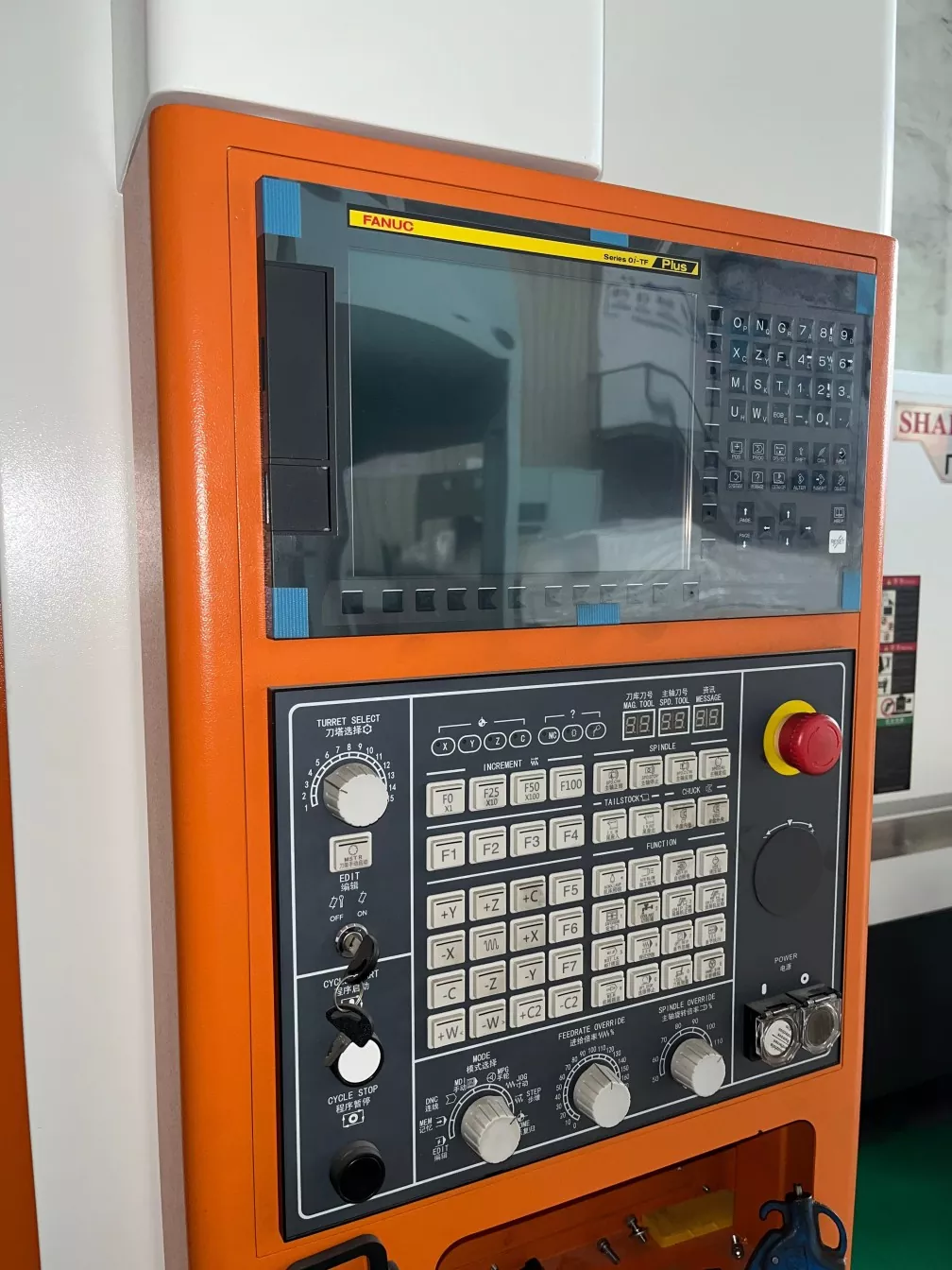

Las 80 máquinas herramientas CNC verticales están equipadas con control de múltiples eje, que se adapta de manera flexible a las necesidades de mecanizado multifacéticas de piezas de trabajo complejas. La posición del banco de trabajo es intuitiva, la programación es simple y es conveniente que los operadores realicen operaciones de mecanizado y ajustes de programas. Puede manejar una variedad de materiales, incluidos metales, no metales, etc., para satisfacer las necesidades de procesamiento de diferentes industrias.

Enviar Consulta

Descripción del Producto

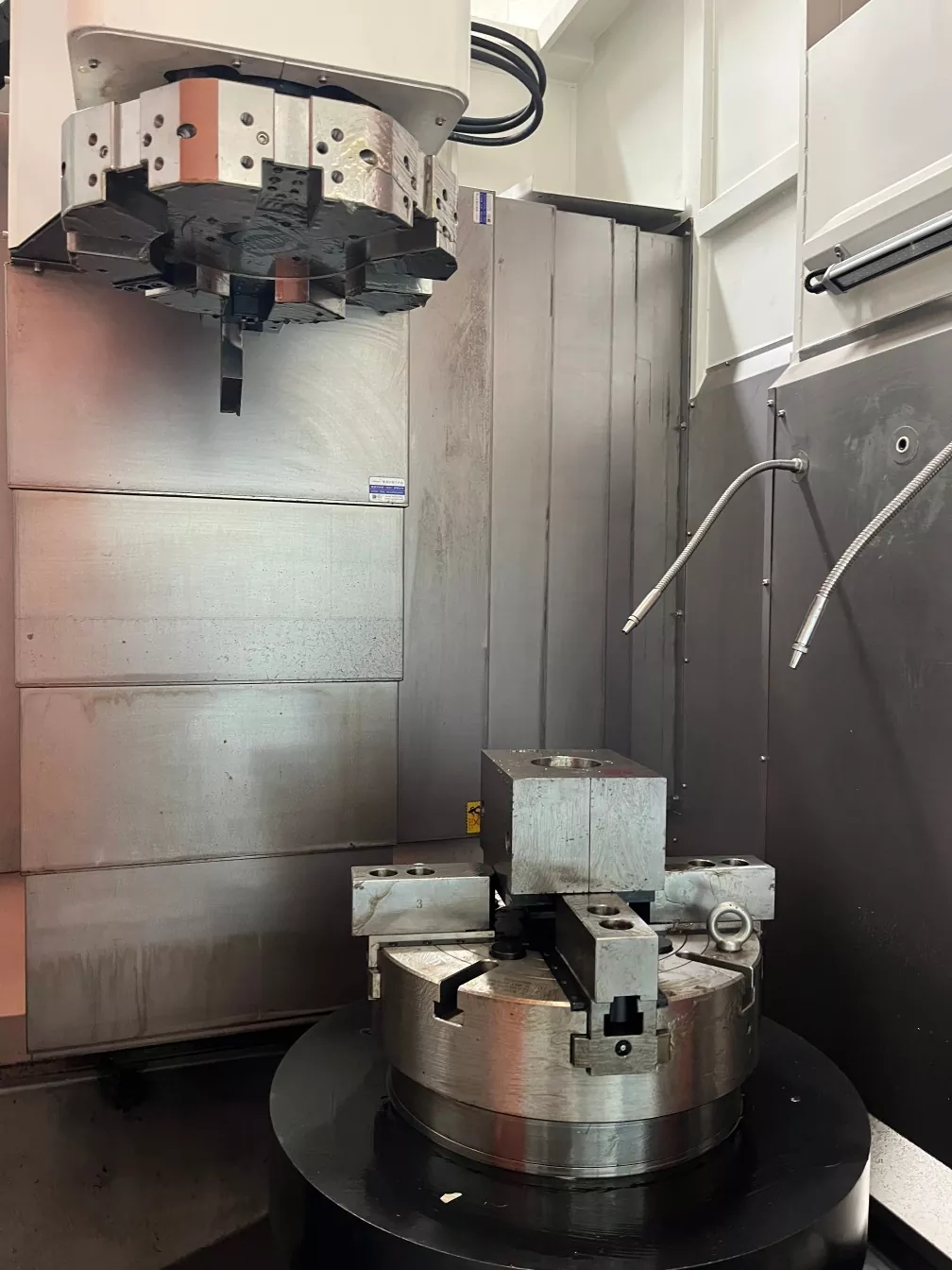

Procesamiento estable: la pieza de trabajo está posicionada naturalmente por la gravedad, proporcionando un anillo de corte estable para garantizar un procesamiento de alta precisión. Junto con la torreta Schott alemana, 80 herramientas verticales de CNC tienen una alta precisión, posicionamiento preciso y fuerte rigidez.

Ambos ejes (XZ) usan pistas de rodillos de servicio pesado de 55 mm y varillas de tornillo de 50 mm, soportadas por seis controles deslizantes de servicio pesado

Adecuado para procesar piezas con grandes diámetros externos y pesos pesados.

La base de la máquina herramienta es casi cuadrada, con alta rigidez, reduciendo la influencia de la deformación y el movimiento.

Parámetro del producto （Especificación）

Capacidad de procesamiento	LC60	LC80
Girar el cuerpo de la cama	Φ700	Φ850
El procesamiento de diámetro más grande	Φ600	Φ800
Huso
Nariz de huso	A2-8	A2-11
Apertura de barra	Φ86	Φ60
Velocidad del huso	0-2000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.008
Disparo de husillo	≤0.008/100 mm
Cón de husillo	≤0.008/100 mm
X, z Crosshair	≤0.008/100 mm
Velocidad rápida del eje x/z	24m/min
Accidente cerebrovascular axial
Golpe de eje X	500 mm
Golpe de eje z	750 mm
Potencia del motor
Eje (servo) y motor	15kw
X eje (servo) y motor	2.9kw
Eje z (servo) y motor	2.9kw
enjuagar
enjuagar	8 estaciones de trabajo con 380 bandejas de herramientas
Otro
Peso	9000 kg	11000 kg
Dimensiones mecánicas	245023302650

Festura y aplicación de productos

El procesamiento de partes pesadas y grandes, como ejes, engranajes, cubos de ruedas, etc., se utilizan ampliamente en industrias como fabricación de maquinaria pesada, minería y extracción de aceite. Los campos que requieren alta precisión, como componentes aeroespaciales, requieren una precisión de mecanizado extremadamente alta y calidad de la superficie. Fabricación de grandes moldes y componentes de equipos: cumplir con las formas complejas y los requisitos de alta precisión de los componentes grandes, como la fabricación de moho y los equipos de generación de energía.
