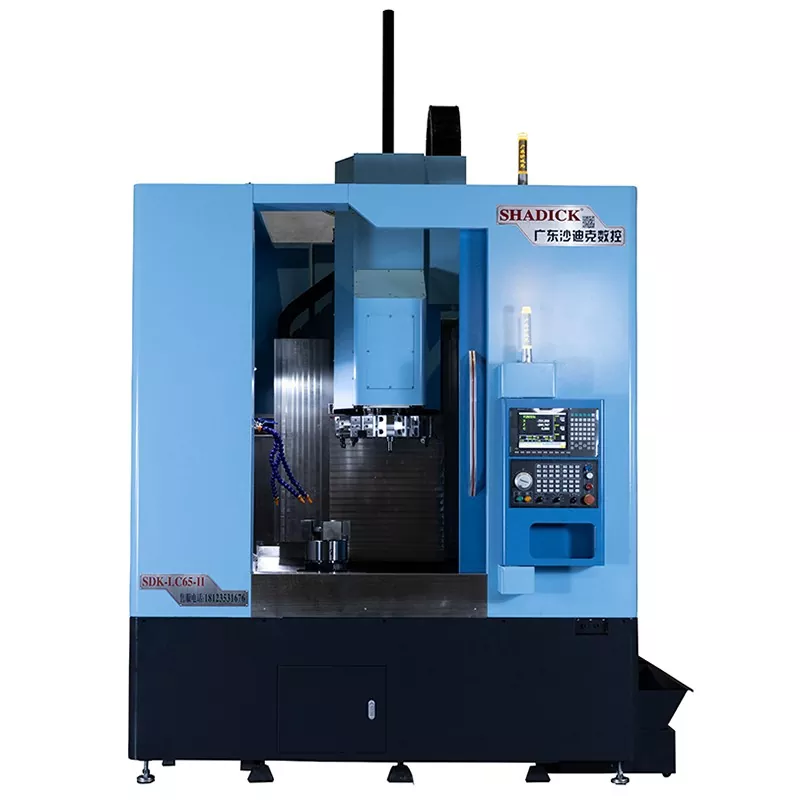

60 herramientas verticales de CNC

El diseño vertical de 60 herramientas verticales de CNC brinda muchas ventajas: su estructura compacta, huella pequeña e idoneidad para entornos de trabajo con espacio limitado. La pieza de trabajo se posiciona naturalmente por la gravedad durante el proceso de mecanizado, que proporciona un entorno de mecanizado extremadamente estable para las operaciones de corte y garantiza el logro del mecanizado de alta precisión.

Enviar Consulta

Descripción del Producto

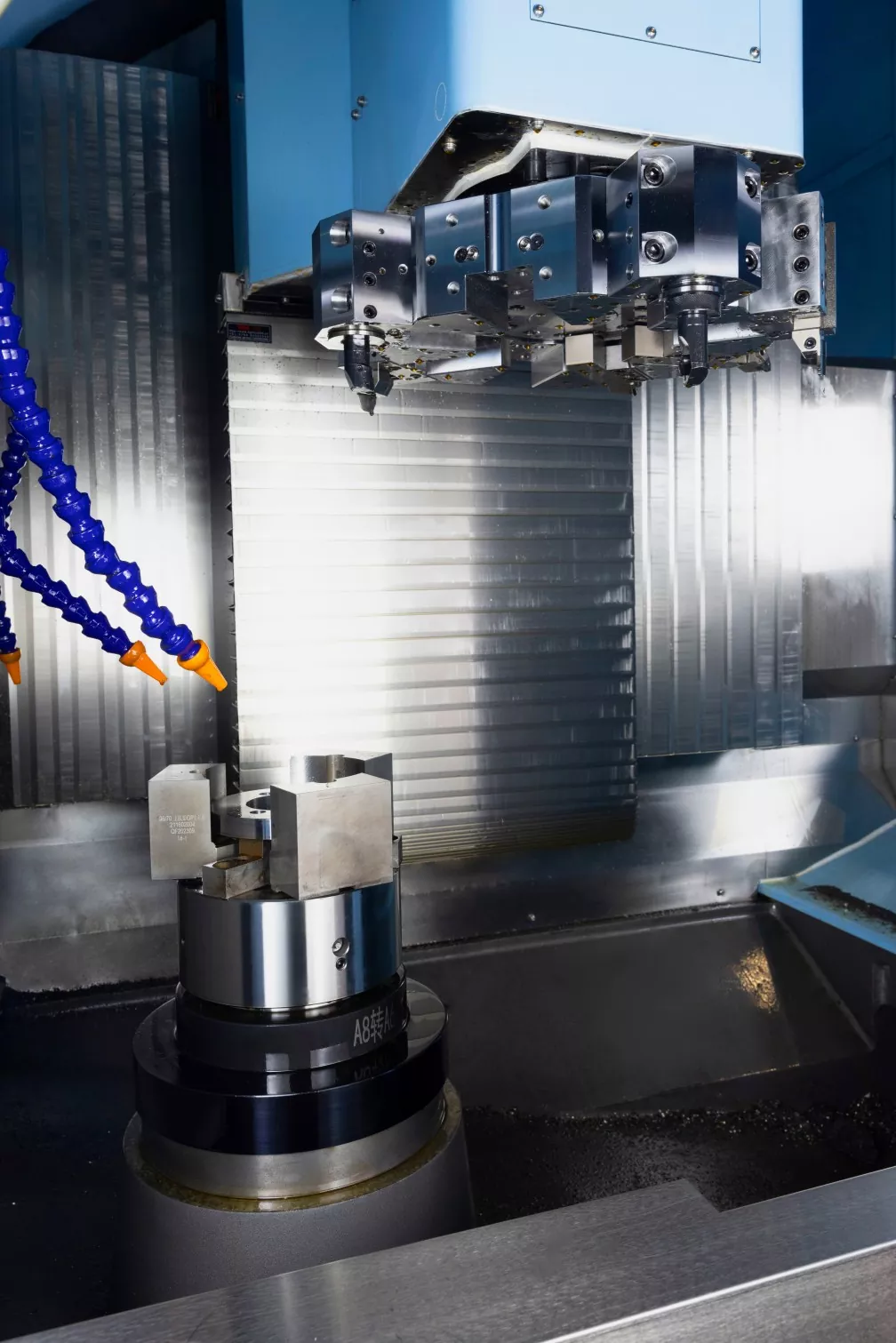

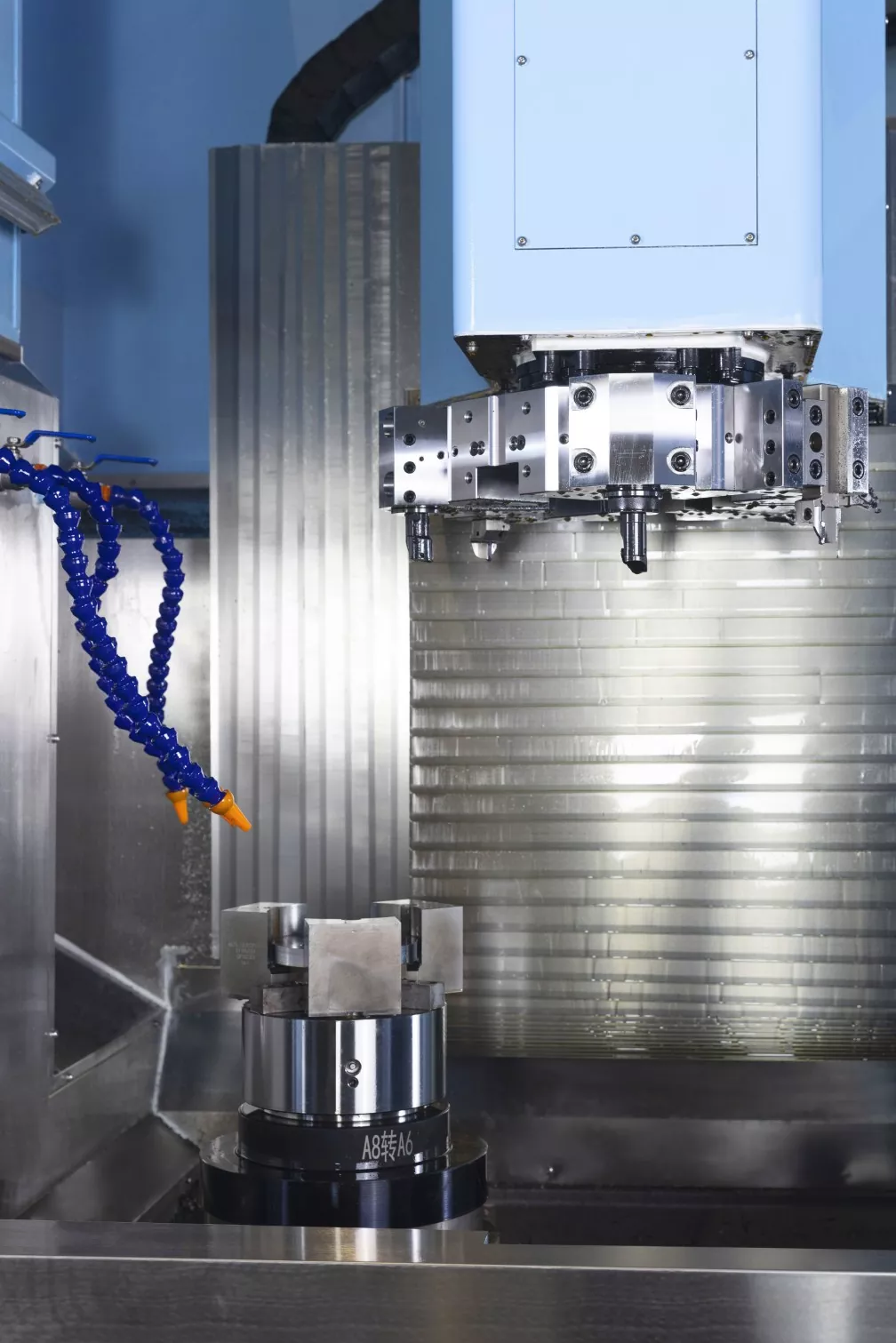

60 herramientas verticales de CNC generalmente están equipadas con varios accesorios y herramientas, que pueden completar varias tareas de mecanizado, como girar, fresar, perforar, tocar, etc. Tienen una fuerte adaptabilidad y alta flexibilidad, satisfacer diversas necesidades de mecanizado. El diseño estructural de máquinas herramientas verticales facilita la integración con equipos automatizados, como la carga y la descarga de dispositivos y robots, formando líneas de producción automatizadas que logran operaciones de procesamiento eficientes y continuas, reducen los costos de mano de obra y mejoran la eficiencia de producción.

Parámetro del producto （Especificación）

Capacidad de procesamiento	LC60	LC80
Girar el cuerpo de la cama	Φ700	Φ850
El procesamiento de diámetro más grande	Φ600	Φ800
Huso
Nariz de huso	A2-8	A2-11
Apertura de barra	Φ86	Φ60
Velocidad del huso	0-2000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.008
Disparo de husillo	≤0.008/100 mm
Cón de husillo	≤0.008/100 mm
X, z Crosshair	≤0.008/100 mm
Velocidad rápida del eje x/z	24m/min
Accidente cerebrovascular axial
Golpe de eje X	500 mm
Golpe de eje z	750 mm
Potencia del motor
Eje (servo) y motor	15kw
X eje (servo) y motor	2.9kw
Eje z (servo) y motor	2.9kw
enjuagar
enjuagar	8 estaciones de trabajo con 380 bandejas de herramientas
Otro
Peso	9000 kg	11000 kg
Dimensiones mecánicas	245023302650

Festura y aplicación de productos

60 herramientas verticales de CNC se utilizan en la industria automotriz para procesar componentes del motor, carcasas de transmisión y otras piezas estructurales del cuerpo complejas. Estas piezas generalmente requieren alta precisión y buena calidad de superficie, y las máquinas herramientas verticales pueden cumplir con estos estrictos requisitos de producción. Las máquinas herramientas verticales, especialmente los tornos verticales, se usan comúnmente para procesar piezas de disco grandes, como volantes, bridas, tambores de freno, etc. Estas piezas tienen dimensiones radiales más grandes, y el diseño de la máquina herramienta vertical le permite satisfacer fácilmente las necesidades de mecanizado de tales piezas de trabajo.
