Herramientas de 46 filas herramientas CNC

Shadick es un fabricante original de máquinas herramientas CNC de 46 filas en China, especializada en la I + D y la fabricación de máquinas de máquinas CNC durante muchos años. Nuestros productos ofrecen ventajas distintas tanto en precio como en calidad, y esperamos convertirnos en su socio a largo plazo en China.

Enviar Consulta

Descripción del Producto

Diseño de lecho inclinado de 45 grados, conveniente para los operadores para sujetar piezas de trabajo hacia arriba y hacia abajo, y la extracción de chips suave. El eje X ultra grande tiene una carrera de 900 y el eje z tiene una carrera de 350, lo que hace que las herramientas de máquinas CNC de herramientas de 46 filas CNC sean fáciles de organizar. También se puede equipar con una torreta y un cabezal de potencia. Compuesto de fresado simple actualizado con múltiples opciones, se puede equipar con un cabezal de cortador volador para lograr la función de enlace de 4 ejes. El cuerpo del lecho fundido de una pieza garantiza la estabilidad y la precisión de la máquina ensamblada, con una unidad de huso independiente.

Parámetro del producto （Especificación）

Capacidad de procesamiento	46a
Girar el cuerpo de la cama	Φ500
El procesamiento de diámetro más grande	Φ350
Huso
Nariz de huso	A2-5
Apertura de barra	Φ46
Velocidad del huso	0-6000
Precisión mecánica
Repita la precisión del posicionamiento	± 0.005
Disparo de husillo	≤0.005/100 mm
Cón de husillo	≤0.005/100 mm
X, z Crosshair	≤0.005/100 mm
Velocidad rápida del eje x/z	24m/min
Accidente cerebrovascular axial
Golpe de eje X	900 mm
Golpe de eje z	350 mm
Potencia del motor
Eje (servo) y motor	7.5kw
X eje (servo) y motor	1.3kw/1.7kw
Eje z (servo) y motor	1.3kw/1.7kw
Otro
Peso	3200 kg
Dimensiones mecánicas	223016001900

Festura y aplicación de productos

Shadick 46-Row Tool CNC Las máquinas herramientas se han convertido en un equipo de referencia en el sector de mecanizado de piezas de precisión de tamaño pequeño y mediano, gracias a su proceso de alivio de estrés de ciclo largo, componentes centrales de las mejores marcas internacionales y capacidades de mecanizado inteligentes. Es particularmente adecuado para escenarios de producción flexibles que exigen requisitos de variedades múltiples, lotes pequeños y alta precisión, lo que lo convierte en una opción ideal para los proveedores de nivel 2 en las industrias automotrices, médicas y 3C para mejorar la capacidad de producción.

Detalles de producción

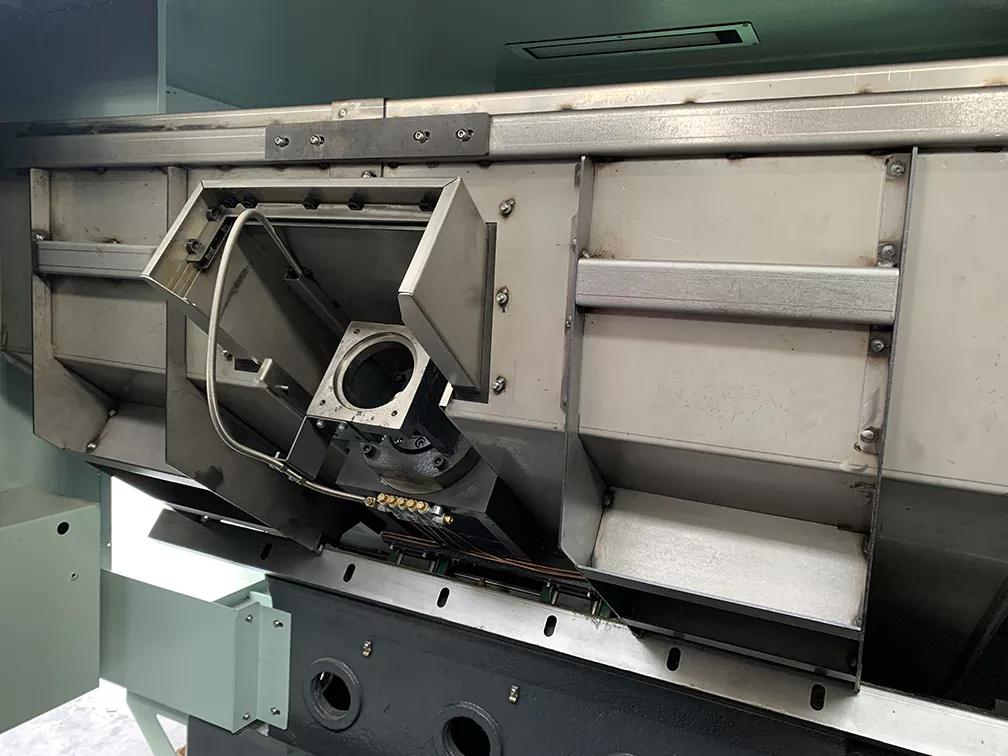

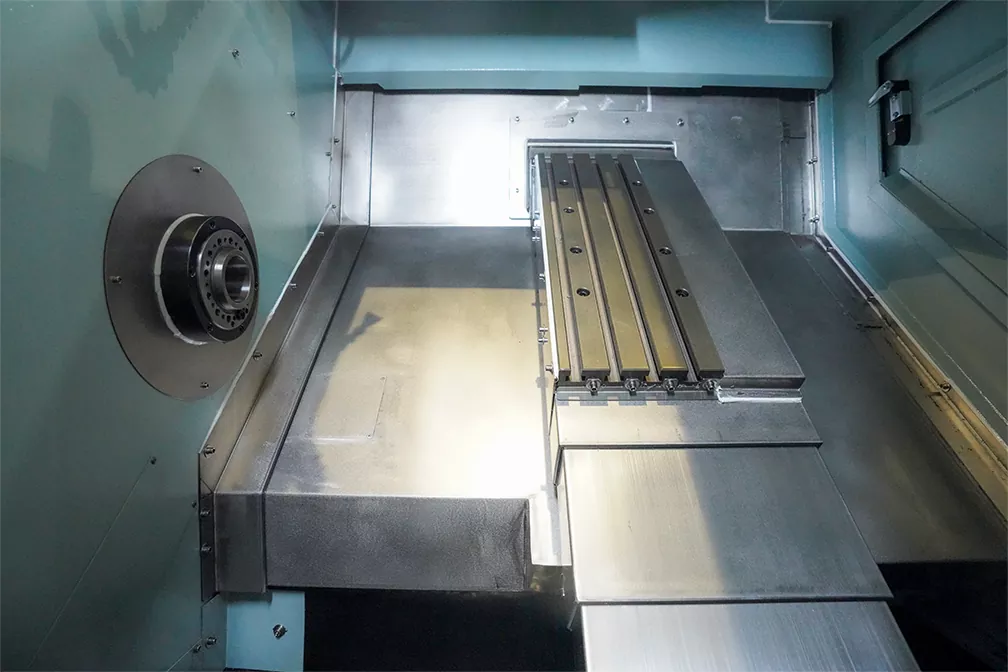

Herramienta de 46 filas CNC Machine Herramientas Pantalla de estructura interna, Stroke 900 del eje X, Stroke del eje Z 350

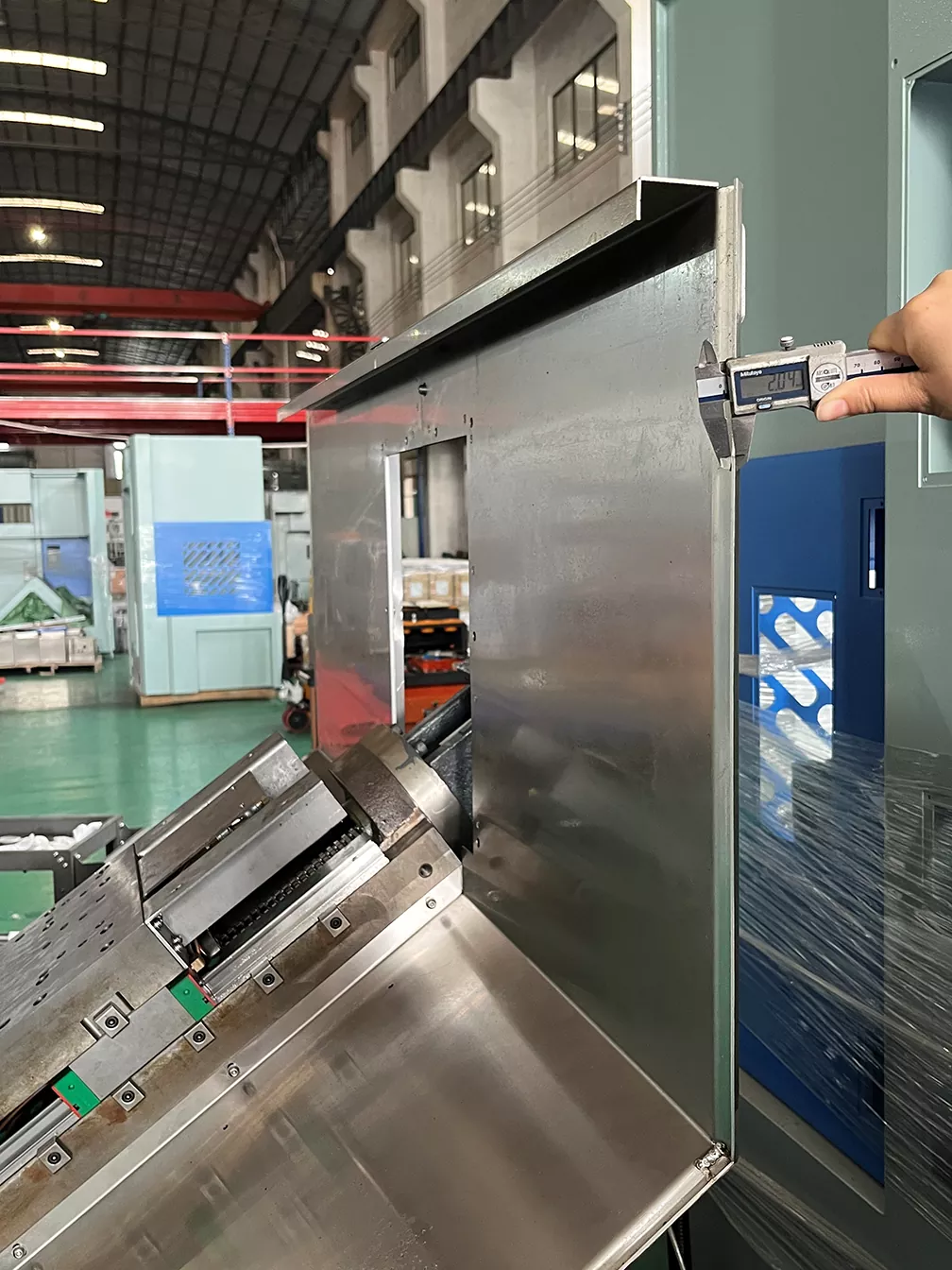

Diseño protector completamente cerrado de acero inoxidable de 2 mm。

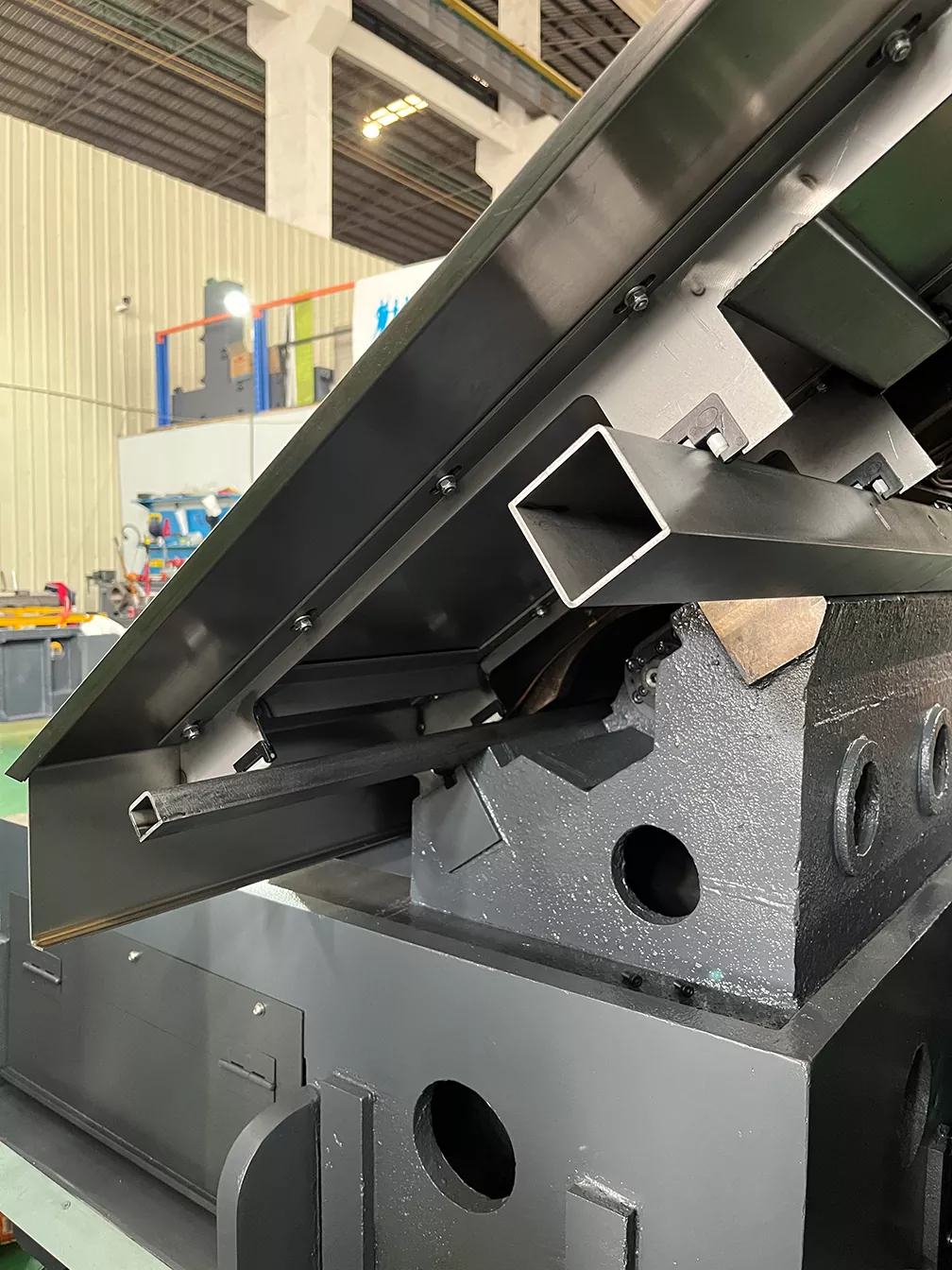

Use barras de refuerzo de 3 mm para refuerzo, defensa interna de una sola capa

Usamos dos rieles de guía auxiliares, hechos de acero inoxidable con una longitud de 1,5 m y un grosor de 3 mm. Reducir las líneas de herramientas y mejorar la estabilidad de la máquina
