¿Cuál es la estructura de las máquinas herramienta CNC de torreta?

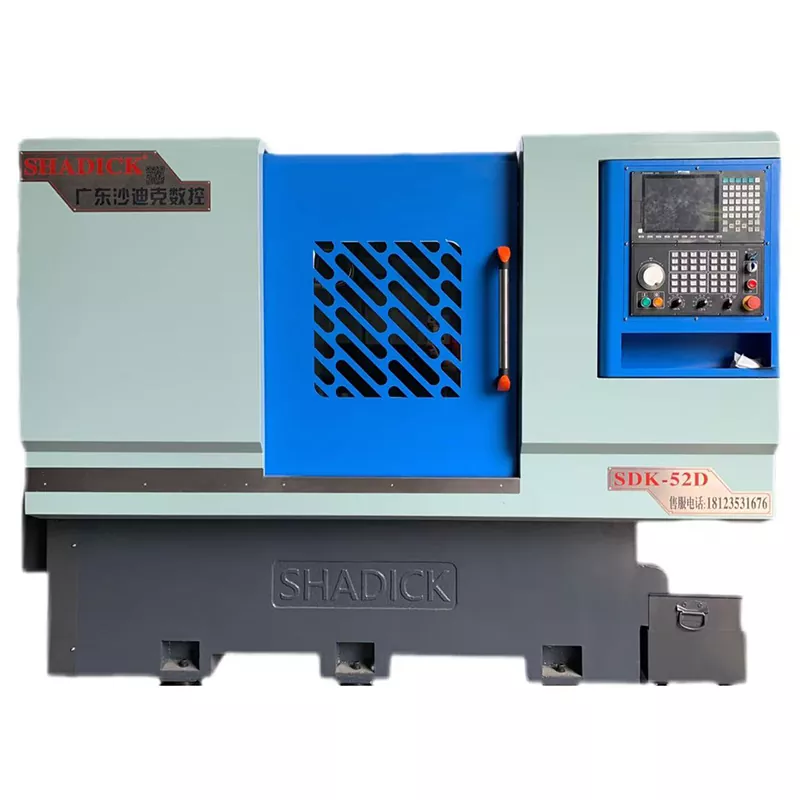

Máquinas herramienta CNC de torretase han convertido en equipos clave en el campo de la fabricación de precisión debido a su capacidad para integrarse con múltiples procesos. Su diseño estructural gira en torno a los tres objetivos principales: "cambio eficiente de herramientas, posicionamiento preciso y procesamiento estable". Todos los componentes trabajan juntos para lograr la producción automatizada de piezas complejas.

Soporte básico: sistema de cama y carril guía.

La cama es el marco básico de la máquina herramienta CNC de torreta. Está fabricado principalmente de hierro fundido de alta resistencia o estructura de acero soldado. La tensión interna se elimina mediante un tratamiento de envejecimiento para garantizar que no se deforme después de un uso prolongado. El sistema de rieles guía instalado en la cama se divide en rieles guía lineales y rieles duros: los rieles guía lineales tienen un coeficiente de fricción pequeño y una alta precisión de posicionamiento, que son adecuados para cortes ligeros de alta velocidad; Los rieles duros están templados y rectificados, tienen una gran capacidad de carga y son adecuados para escenarios de corte pesado. La superficie de unión entre el riel guía y la cama debe rasparse con precisión para garantizar que el error de rectitud de las piezas móviles (como el banco de trabajo) se controle dentro de 0,01 mm/m, sentando las bases para la precisión del procesamiento.

Funciones principales: portaherramientas de torreta y unidad de husillo

El portaherramientas de la torreta es un componente emblemático que lo distingue de los convencionales.máquinas herramienta cnc. Tiene forma de disco o cuadrada y puede contener de 8 a 24 herramientas diferentes (como herramientas de torneado, taladros y machos de roscar). El servomotor impulsa la leva o el mecanismo de engranaje del interior para lograr una rápida rotación de la herramienta. El tiempo de cambio de herramienta suele estar entre 0,5 y 2 segundos, lo que reduce en gran medida el consumo de tiempo de conversión del proceso. La precisión de posicionamiento del portaherramientas es un indicador clave. El error de posicionamiento repetido de los modelos de alta gama se puede controlar dentro de 0,002 mm.

La unidad de husillo es responsable de hacer girar la pieza de trabajo (torno) o la herramienta para girar (fresadora). Consta de un motor de husillo, un grupo de rodamientos y una caja de husillo. El husillo de alta velocidad utiliza cojinetes cerámicos o tecnología de husillo eléctrico, y la velocidad puede alcanzar más de 10.000 r/min; el husillo de carga pesada de baja velocidad está equipado con rodamientos de alta precisión para garantizar un par de salida estable. El dispositivo al final del husillo (como un mandril de tres mordazas o una pinza) debe tener una fuerte fuerza de sujeción para evitar que la pieza de trabajo se afloje durante la rotación a alta velocidad.

Accionamiento y transmisión: servosistema y husillo de bolas

El movimiento de cada eje de la máquina herramienta CNC de torreta es impulsado por un servosistema, que incluye servomotores, controladores y dispositivos de retroalimentación de posición (como reglas de rejilla y codificadores). El motor está conectado a las piezas móviles a través de un husillo de bolas o una cremallera para convertir el movimiento giratorio en movimiento lineal. La precisión del avance del husillo de bolas afecta directamente la precisión de posicionamiento y el error de paso del husillo de precisión se puede controlar dentro de 0,005 mm/300 mm. Para el movimiento giratorio del portaherramientas de la torreta, también se equipará un codificador absoluto para garantizar un posicionamiento preciso sin volver a cero después de un corte de energía.

Sistema de control: unidad CNC e interfaz de operación

La unidad CNC es el "cerebro" del equipo. Utiliza chips de computadora de grado industrial y ejecuta un sistema CNC dedicado (como Fanuc y Siemens). El sistema puede almacenar miles de programas de mecanizado, admitir programación de códigos G y M y realizar un control de trayectoria complejo, como la interpolación lineal y la interpolación circular. La interfaz de operación es principalmente una combinación de pantalla táctil + botones físicos, lo cual es conveniente para que los operadores ingresen parámetros, simulen el proceso de procesamiento y monitoreen el estado en tiempo real (como la velocidad del husillo, la velocidad de avance y la vida útil de la herramienta). Algunos modelos de alta gama también admiten funciones de diagnóstico remoto y realizan advertencias de fallas y actualizaciones de programas a través del módulo de Internet de las cosas.

Sistema auxiliar: refrigeración, lubricación y protección.

El sistema de enfriamiento suministra con precisión fluido de corte al área de procesamiento mediante pulverización o nebulización, reduce la temperatura de la herramienta y elimina las virutas; el sistema de lubricación utiliza un suministro de aceite cuantitativo y temporizado para lubricar los rieles guía, los tornillos de avance y otros pares móviles para reducir el desgaste. El sistema de protección incluye una cubierta protectora y un dispositivo de eliminación de virutas: la cubierta protectora evita las salpicaduras de líquido de corte y la entrada de polvo; el transportador de virutas (tipo placa de cadena o tipo espiral) elimina las virutas a tiempo para evitar que la acumulación afecte el procesamiento.

El diseño estructural de lamáquina herramienta CNC de torretaencarna el concepto de fabricación moderno de "integración, alta precisión y alta eficiencia". El trabajo coordinado de varios componentes le permite completar múltiples procesos como torneado, fresado, taladrado y mandrinado en un solo dispositivo, acortando en gran medida el ciclo de producción y convirtiéndose en un equipo de procesamiento central en los campos de la industria aeroespacial, la fabricación de automóviles, etc.
